启航电商OMS系统架构设计说明书



时间	版本	编写人	备注
2024-3-15	0.1	齐李平





一、引言

1.1 背景

本文档旨在介绍启航电商OMS系统的架构设计，为项目开发及维护提供指导。



1.2 术语和缩略语

缩写	术语	备注
OMS	订单处理系统
平台	指天猫、京东、抖店、拼多多



1.3 参考资料

暂无





















二、功能设计

2.1 软件名称

启航电商OMS系统

2.2 软件功能

2.2.1 订单管理

• 订单搜索、查看
• 平台订单拉取
• 平台订单更新
• 自动更新任务
• 订单备注
• 订单商品管理ERP商品
• 订单发货

2.2.2 售后管理

• 售后搜索、查看
• 售后单拉取
• 售后单更新
• 自动更新任务

2.2.3 ERP商品管理

• ERP商品查询（id、编码、标题、库存）
• 添加ERP商品Sku（id、编码）
• 批量导入

2.2.4 店铺管理

• 店铺查询
• 店铺参数设置
• 店铺商品管理
  • 店铺商品搜索
  • 店铺商品管理ERP商品
  • 店铺商品拉取、更新
• 店铺其他参数
  • 快递公司库（分平台）
  • 快递地址库（分平台）

2.3 软件应用

该软件适用于电商平台订单管理、售后管理，包括：订单同步、订单发货、售后同步、商品同步等。

2.4 需求边界

该软件不包含：订单打印、仓库进销存相关功能；

三、架构设计

3.1 架构设计目标和约束

3.1.1 运行环境

序号	项目	详细
1	后台接口环境	Linux、Jdk17、MySQL8、Redis、Nacos2.2.0
2	前端环境	Nginx

3.1.2 开发环境

序号	项目	详细
1	操作系统	Windows 10
2	编译系统	Jdk17、nodejs20
3	编程语言	Java、ts
4	编程工具	idea、vscode
5	软件环境	MySQL8、Redis、Nacos2.2.0

3.1.3 开发框架及组件

序号	项目	框架	版本
1	容器	SpringBoot	3.0.2
2	微服务架构	SpringCloudAlibaba	2022.0.0.0
3	注册组件	Nacos	2.2.0
3	缓存	Redis	7.x
4	数据库	MySQL	8.x
5	前端框架	Vue	3.x
6	前端框架	Element-Plus	最新版

3.2 总体架构

3.3 核心流程

3.3.1 订单拉取流程

sequenceDiagram
participant 开放平台
participant 拉取订单模块
participant 消息队列
participant 订单处理模块

开放平台 -> 拉取订单模块: 拉取订单请求
activate 拉取订单模块

拉取订单模块 -> 开放平台: 订单数据
开放平台 -> 消息队列: 发送订单通知
activate 消息队列

消息队列 -> 订单处理模块: 订单数据
activate 订单处理模块

订单处理模块 --> 消息队列: 处理结果

3.3.2 订单发货推送

graph LR
    A(同步ERP系统快递单号) --> B(更新订单)
    B --> C(同步到平台)
    C --> D(完成)

3.3.3 售后拉取

sequenceDiagram
participant 开放平台
participant 拉取售后模块
participant 消息队列
participant 售后处理模块

开放平台 -> 拉取售后模块: 拉取售后请求
activate 拉取售后模块

拉取售后模块 -> 开放平台:售后数据
开放平台 -> 消息队列: 发送售后通知
activate 消息队列

消息队列 -> 售后处理模块: 售后数据
activate 售后处理模块

售后处理模块 --> 消息队列: 处理结果

3.3.4 商品拉取

	sequenceDiagram
	拉取动作->>平台 : 发送请求
	平台-->>数据库 : 更新数据库

3.4 项目结构

四、数据库设计

后续补充

五、部署

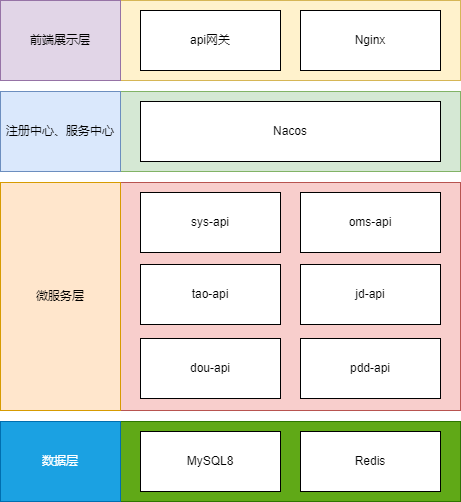

5.1 总体结构
